產品簡介

大傾角帶式輸送機(以下簡稱“大傾角”)具有通用帶式輸送機結構簡單、運行可靠，維修方便等優點，具有可大傾角(90度垂直)輸送、結構緊湊、占地少等特點，因而是大傾角(或垂直)輸送的理想設備。廣泛用于煤炭、冶金、建筑、糧食、化工、電力等部門。通過多年的不懈努力，大傾角皮帶機提升高度(高已達203m)、大輸送能力(大已達6000t/h)，在井下采礦工程、露天采礦、大型自卸船等方而都有所采用，并在國內首創用于鋼廠的高爐上料產生了良好的經濟效益。

產品特點

◆ 該機為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角輸送。

◆ 該機可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境溫1` 度為-15℃-+40℃的范圍內輸送堆積比重為0.5-2.5t/m3的各種散狀物料。

◆ 對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。

◆ 輸送傾角0°-90°范圍內。

◆ 用大傾角輸送散狀物料，能大量節省設備占地面積，徹底解決普通、花紋帶式輸送機所不能達到的輸送角度。

◆ 機械化帶式輸送機輸送物料，總體投資費用低，可節約投資費用的20%-30%，建材、煤炭行業效果更好。

◆ 該機型與普通式輸送機、斗式提升機、刮板輸送機比較，其綜合技術性能都優越。

◆ 輸送量大，可達6000m3/h，垂直提升高度可達200m。

◆ 在垂直輸送物料時，物料粒度大可達200mm。

◆ 膠帶強度高，使用壽命長。

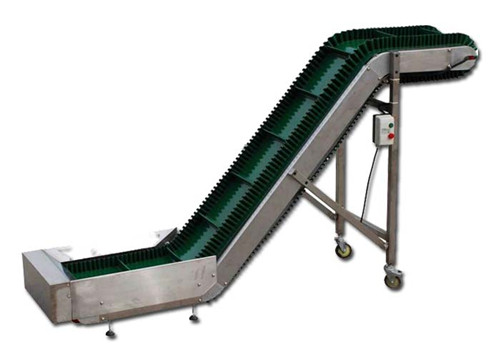

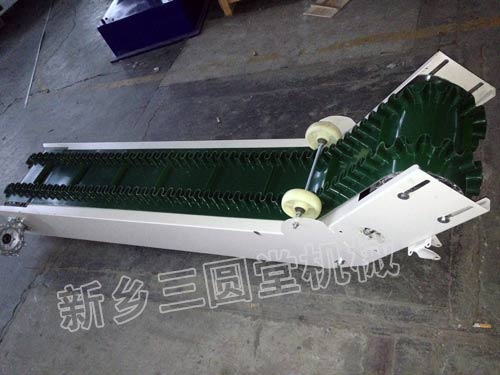

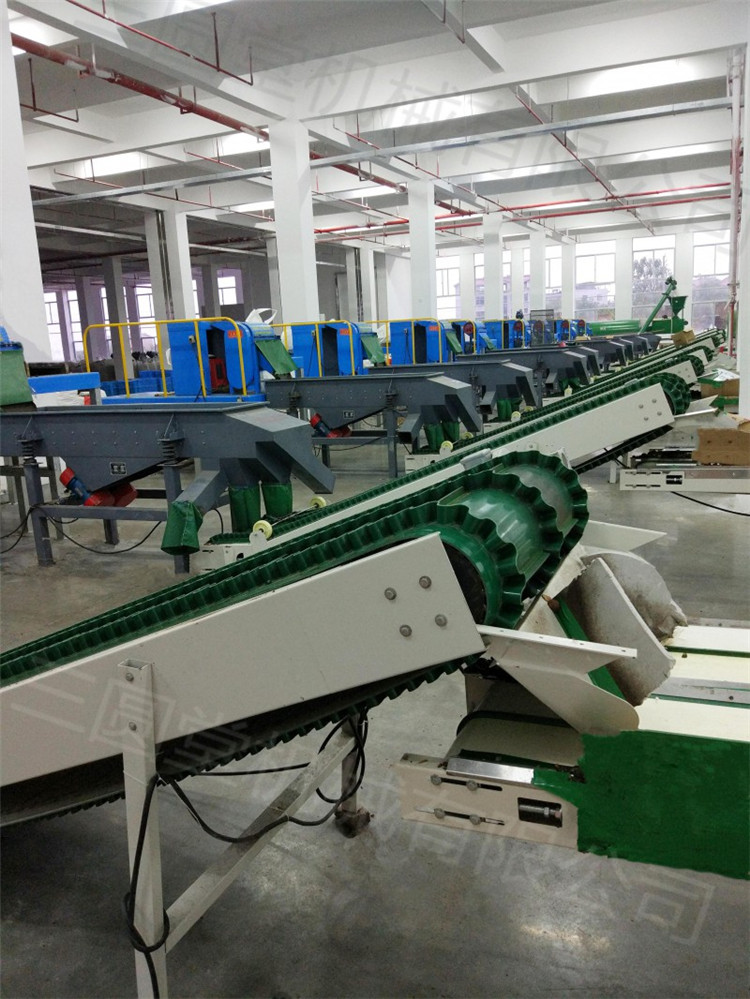

圖片實拍

工作原理

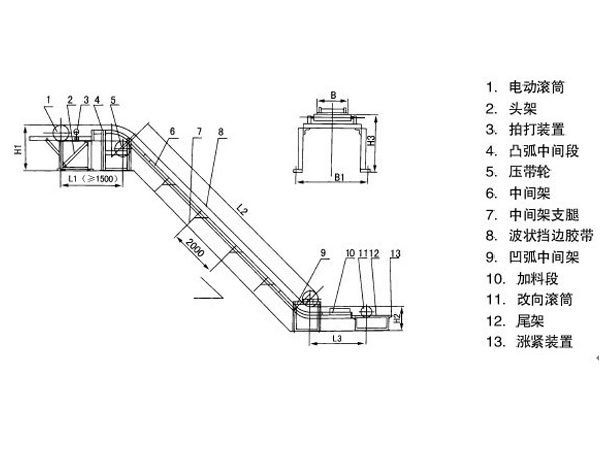

大傾角帶式輸送機輸送傾角，采用滾筒電機集中驅動，由：電動滾筒、頭架、拍打裝置、凸弧中間段、壓帶輪、中間架、中間架支腿、波狀擋邊膠帶、凹弧中間架、加料段、改向滾筒、尾架、漲緊裝置。其結構見圖下圖

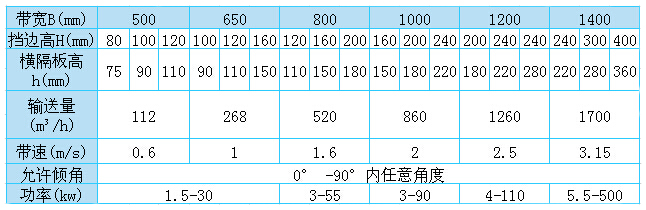

技術參數
